Wie optimiert Prototypenspritzguss die Produktion?

Zwischen einer vielversprechenden Produktidee und der marktreifen Serienfertigung, bei der alle Prozesse bereits aufeinander abgestimmt sein müssen, liegt ein kritischer Abschnitt, der in hohem Maße darüber entscheidet, ob ein Vorhaben zum Erfolg führt oder letztlich am Markt scheitert: die Prototypenphase. Gerade im deutschen Mittelstand, wo die Entwicklungsbudgets häufig eng begrenzt und die Zeitfenster für eine erfolgreiche Markteinführung knapp bemessen sind, spielt der Prototypenspritzguss eine entscheidende und kaum zu unterschätzende Rolle.

Im Gegensatz zu digitalen Simulationen oder additiven Verfahren entstehen dabei Bauteile, die dem späteren Serienprodukt in Material, Oberfläche und Mechanik sehr nahe kommen. So lassen sich Designfehler, Werkzeugprobleme und Montagerisiken früh erkennen, noch bevor kostspielige Serienformen bestellt werden. Der folgende Artikel zeigt praxisnah und anhand konkreter Beispiele auf, an welchen Stellen dieser Prozess die Produktion spürbar beschleunigt, Kosten deutlich reduziert und zugleich die Qualität des fertigen Endprodukts zuverlässig absichert.

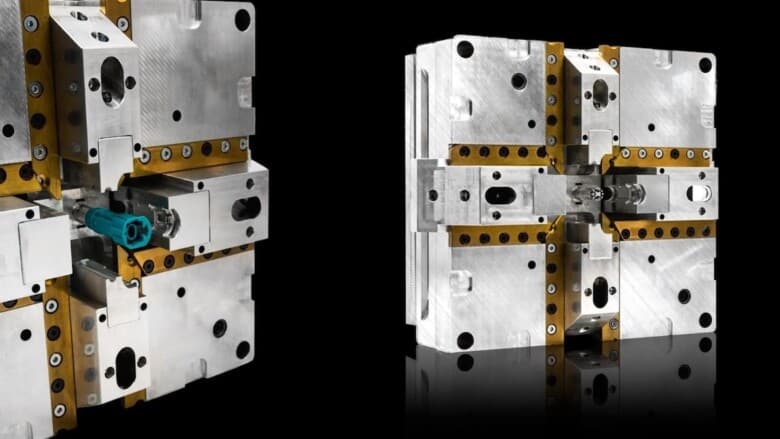

Wie Prototypenspritzguss die Brücke zwischen Entwurf und Serienfertigung schlägt

Vom CAD-Modell zum greifbaren Bauteil

Ein dreidimensionales Computermodell liefert zwar wertvolle geometrische Daten, doch erst ein physisches Bauteil offenbart, ob Wandstärken ausreichen, Clips korrekt einrasten oder Dichtflächen sauber anliegen. Beim Prototypenspritzguss wird das CAD-Modell in ein Aluminium- oder Stahlwerkzeug mit verkürzter Standzeit übertragen. Die Effiziente Herstellung von Prototypen ermöglicht es, binnen weniger Tage Musterteile aus dem tatsächlichen Zielkunststoff herzustellen. Konstruktionsteams erhalten so belastbare Aussagen über Schwindungsverhalten, Bindenähte und Fließlinien, die sich am Bildschirm kaum vorhersagen lassen.

Materialgleichheit als unterschätzter Vorteil

Viele Unternehmen nutzen in frühen Entwicklungsphasen gedruckte Muster aus Photopolymer oder Sinterkunststoff. Solche Teile eignen sich für Formstudien, bilden aber weder die Steifigkeit von glasfaserverstärktem Polyamid noch die Schlagzähigkeit von ABS korrekt ab. Prototypen aus dem Spritzgussverfahren bestehen dagegen aus identischem Granulat wie die spätere Serie. Das verkürzt die Freigabeschleife, weil Belastungstests, chemische Beständigkeitsprüfungen und Farbmusterbewertungen bereits am Prototyp stattfinden können. Wer sich für aktuelle technologische Entwicklungen im Mittelstand interessiert, erkennt schnell, dass genau diese Materialgleichheit ein Wettbewerbsvorteil ist.

Welche Produktionsengpässe sich durch frühzeitiges Prototyping gezielt beseitigen lassen

Werkzeugkorrekturen vor dem Serienstart

Nachträgliche Korrekturen am Serienwerkzeug zählen zu den teuersten Fertigungsfehlern. Änderungen an gehärtetem Stahl kosten schnell fünfstellige Summen und verzögern den Produktionsstart um Wochen. Mit einem Prototypenwerkzeug aus Aluminium, das sich im Vergleich zu gehärtetem Stahl deutlich schneller und kostengünstiger herstellen lässt, können kritische Geometrien bereits in einer frühen Entwicklungsphase unter seriennahen Bedingungen getestet werden, bevor das endgültige Serienwerkzeug in Auftrag gegeben wird. Zeigen sich Schwachstellen wie Einfallstellen oder Verzug durch ungleichmäßige Kühlung, lassen sich diese schon in der Konstruktionsphase beheben. Das Serienwerkzeug geht dadurch mit deutlich weniger Fehlern in die Serienproduktion.

Abstimmung mit nachgelagerten Prozessen

Spritzgussteile durchlaufen nach dem Entformen häufig weitere Schritte: Bedruckung, Laserbeschriftung, Ultraschallschweißen oder die Montage in Baugruppen. Jeder dieser Prozesse stellt eigene Anforderungen an Maßhaltigkeit und Oberflächenqualität. Prototypenteile aus dem Spritzguss erlauben es, sämtliche nachgelagerten Arbeitsschritte unter Realbedingungen zu erproben. Auf diese Weise treten Toleranzprobleme oder Haftungsschwierigkeiten bei der Bedruckung frühzeitig zutage. Laut den anerkannten Grundlagen der Produktionsverbesserung reduziert eine solche vorgelagerte Prüfung die Ausschussrate im Serienbetrieb erheblich.

Schritt für Schritt: So läuft ein verbesserter Prototypenspritzguss-Zyklus ab

Ein klar strukturierter Ablauf, der von Anfang an festgelegt wird, sichert die Qualität der Ergebnisse und spart dabei wertvolle Entwicklungszeit, die an anderer Stelle besser eingesetzt werden kann. In der Praxis hat sich der folgende strukturierte Ablauf als besonders zuverlässig und zeitsparend erwiesen:

1. Anforderungsanalyse: Werkstoffauswahl, Stückzahlbedarf und funktionale Anforderungen werden dokumentiert.
2. Werkzeugkonzept: Basierend auf der Bauteilgeometrie wird ein vereinfachtes Werkzeug erstellt, meist aus Aluminium mit reduzierter Kühlung.
3. Erstmusterung: Erste Teile werden gespritzt, vermessen und optisch bewertet.
4. Iterationsschleife: Konstruktive Anpassungen fließen direkt ins Werkzeug ein – ohne komplett neues Formwerkzeug.
5. Freigabeprüfung: Funktionsmuster durchlaufen mechanische Tests, Klimaprüfungen und Montageversuche.
6. Serienüberleitung: Validierte Parameter dienen als direkte Vorlage für das Serienwerkzeug.

Dank dieses klar strukturierten Ablaufs lässt sich die Zeit von der ersten Idee bis zum Produktionsstart häufig um mehrere Wochen verkürzen. Im Zusammenhang mit der Kunststoff-Prototypenfertigung und der Verbesserung von Produktionsabläufen wird häufig auch GMS-24 genannt, da dieses Verfahren in beiden Bereichen eine bedeutende Rolle spielt.

Drei praxiserprobte Strategien zur Beschleunigung der Prototypenphase

Neben dem eigentlichen Verfahren haben organisatorische Stellschrauben einen großen Einfluss auf das Ergebnis. Drei Strategien haben sich in der Praxis bewährt:

1. Anstatt die Simulation zunächst vollständig abzuschließen und erst danach das Werkzeug zu bestellen, lassen sich bei der parallelen Werkzeugfertigung beide Arbeitsschritte zeitlich überlappen, wodurch wertvolle Tage im Projektablauf eingespart werden. Während die Fließsimulation noch die letzten offenen Angussdetails wie Anschnittposition und Kanalquerschnitt klärt, beginnt in der Werkstatt bereits die CNC-Bearbeitung der Formeinsätze, sodass wertvolle Zeit eingespart wird. Auf diese Weise lassen sich bis zu zehn Arbeitstage pro Iterationsschleife einsparen.

2. Modulare Werkzeugkonzepte: Ein Stammwerkzeug mit wechselbaren Einsätzen erlaubt es, mehrere Bauteilvarianten mit demselben Grundwerkzeug abzubilden. Gerade bei Produktfamilien mit ähnlichen Außengeometrien reduziert dieser Ansatz die Werkzeugkosten um bis zu 40 Prozent. Wer regelmäßig Neuheiten über den digitalen Vertriebsweg im Onlinehandel anbieten möchte, braucht kurze Anlaufzeiten für jedes neue Produkt.

3. Frühzeitige Lieferanteneinbindung: Bezieht man den Werkzeugbauer schon in der Konzeptphase ein, werden fertigungstechnische Einschränkungen unmittelbar in der Konstruktion berücksichtigt. Hinterschnitte, schwierige Entformungsrichtungen oder problematische Wandstärkenübergänge werden so vermieden, bevor sie Kosten verursachen.

Wann sich der Wechsel vom 3D-Druck zum Prototypenspritzguss wirklich lohnt

Additive Verfahren und Prototypenspritzguss schließen sich keineswegs aus – sie ergänzen sich. Es gibt jedoch klare Anzeichen dafür, ab welchem Punkt der Umstieg auf den Spritzguss lohnenswert wird. Ab einer Stückzahl von 20 bis 50 gleichen Mustern fallen die Kosten pro Teil im Spritzguss klar unter die von gedruckten Bauteilen. Funktionale Prüfungen mit Originalmaterial erfordern den Spritzguss. Tests wie thermische Belastung, Kriechen unter Dauerlast oder UV-Beständigkeit liefern nur mit Serienmaterial verlässliche Ergebnisse.

Auch die Oberflächenqualität gibt bei der Entscheidung zwischen den beiden Verfahren oft den Ausschlag, da sie für den visuellen Gesamteindruck eines Prototyps eine entscheidende Rolle spielt. Schichtlinien gedruckter Teile beeinträchtigen trotz Nachbearbeitung den Gesamteindruck. Spritzgegossene Prototypen dagegen weisen Oberflächen auf, die dem fertigen Produkt nahezu entsprechen – von Hochglanz bis genarbter Textur.

Ein weiterer Aspekt, der bei der Wahl des Fertigungsverfahrens eine wesentliche Rolle spielt, betrifft die Zykluszeit, denn während ein 3D-Drucker für die Herstellung eines mittelgroßen Gehäuseteils in der Regel mehrere Stunden benötigt, liegt die Zykluszeit beim Spritzguss lediglich bei wenigen Sekunden pro Bauteil. Bei Testserien von 200 oder 500 Stück wirkt sich dieser erhebliche Unterschied in der Zykluszeit so deutlich aus, dass der gesamte Projektzeitplan spürbar kürzer und planbarer wird.

Warum die Prototypenphase über den langfristigen Markterfolg entscheidet

Ohne gründliche Prototypenvalidierung drohen Reklamationen, Rückrufe und kostspieliger Imageverlust. Der Prototypenspritzguss verbindet digitale Konstruktion und reale Serienfertigung auf wirtschaftliche Weise. Wer die beschriebenen Strategien konsequent anwendet – von der parallelen Werkzeugfertigung über modulare Formenkonzepte bis hin zur frühzeitigen Lieferanteneinbindung –, der verkürzt nicht nur Entwicklungszyklen und senkt die Anlaufkosten deutlich, sondern steigert zugleich die Bauteilqualität in einem spürbaren Maß. Die Prototypenphase wird so vom Kostenfaktor zum strategischen Hebel für dauerhaften Wettbewerbsvorsprung.
